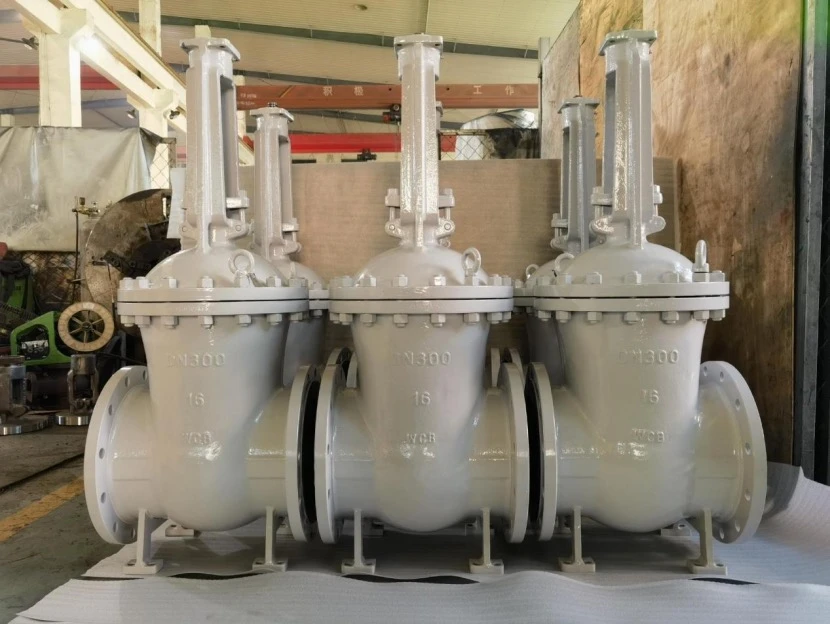

A Solid Disc Gate Valve é uma válvula de isolamento industrial projetada para fechamento confiável-e isolamento de tubulações em sistemas de petróleo e gás, petroquímicos, geração de energia, tratamento de água, marítimos e de processos industriais.
A PORO fornece soluções de válvulas gaveta de disco sólido para oleodutos e gasodutos, instalações petroquímicas, usinas de energia e sistemas de processamento industrial.
Especificações Técnicas
|
Parâmetro |
Especificação |
|
Tipo de produto |
Válvula gaveta de disco sólido (design de cunha sólida) |
|
Projeto de válvula |
Estrutura sólida da válvula gaveta em cunha |
|
Aplicativo |
Isolamento de pipeline, desligamento{0}}de serviço |
|
Faixa de tamanho |
Personalizado de acordo com os requisitos do projeto |
|
Classificação de pressão |
De acordo com a classe ASME, classificação PN ou requisitos do projeto |
|
Materiais do corpo |
Aço Carbono, Aço Carbono de Baixa Temperatura, Aço Inoxidável, Aço Inoxidável Duplex, Aço Liga |
|
Materiais de acabamento |
Selecionado de acordo com as condições de serviço |
|
Terminar conexões |
Conexões flangeadas, soldadas de topo e personalizadas |
|
Tipo de operação |
Volante, Operador de Engrenagem, Atuador Pneumático, Atuador Elétrico |
|
Posição de instalação |
Instalação de tubulação horizontal ou vertical de acordo com os requisitos do sistema |
|
Mídia Aplicável |
Petróleo, Gás, Água, Vapor, Fluidos Químicos e Industriais |
|
Inspeção |
Verificação de material, inspeção dimensional, inspeção de montagem, teste de pressão |
Principais recursos
Estrutura de disco em cunha sólida
O disco de cunha sólida-de peça única fornece maior resistência mecânica e estabilidade estrutural, permitindo que a válvula resista a condições exigentes de serviço de tubulação, mantendo ao mesmo tempo um desempenho de fechamento-confiável.
Projeto de vedação em cunha
O disco-em forma de cunha gera contato de vedação controlado com as sedes da válvula durante o fechamento, proporcionando isolamento eficaz e ajudando a manter a integridade da vedação sob diversas condições operacionais.
Porta completa reta-Passagem de fluxo direto
A passagem de fluxo desobstruída minimiza a queda de pressão e a turbulência do fluxo quando totalmente aberta, melhorando a eficiência do sistema e reduzindo a resistência na operação da tubulação.
Desempenho estável de vedação de assento e disco
O design do disco e da sede precisamente combinados ajuda a manter um contato de vedação estável durante a operação da válvula, proporcionando confiabilidade de-fechamento-de longo prazo.
Construção de capô aparafusado
O design do castelo aparafusado proporciona acesso conveniente aos componentes internos, permitindo inspeção, manutenção e assistência mais fáceis durante toda a vida útil da válvula.
Opções de personalização
Tamanho da válvula e classe de pressão
Tamanhos de válvulas e classificações de pressão personalizados estão disponíveis de acordo com os requisitos da tubulação e as condições operacionais.
Seleção de Materiais
Opções de aço carbono, aço inoxidável, aço inoxidável duplex, aço-liga e aço carbono para baixa temperatura estão disponíveis para diferentes ambientes de serviço.
Opções de término de conexão
Projetos de conexão flangeada, solda de topo e personalizada podem ser fornecidos de acordo com os requisitos de instalação.
Materiais de disco e assento
Os materiais do disco e da sede podem ser selecionados com base nos requisitos de vedação, condições de temperatura e características do meio.
Opções de operação
Configurações de operação manual, de engrenagem, pneumática e elétrica estão disponíveis para diferentes requisitos de automação.
Personalização de projetos
A PORO fornece personalização de válvulas-com base em projetos de acordo com especificações, desenhos e requisitos técnicos do cliente.
Capacidade de fabricação e garantia de qualidade
Altamente Experiente
Fundada em 1997, a PORO tem mais de 25 anos de experiência na fabricação de válvulas industriais para aplicações de petróleo e gás, química, energia, marítima e industrial.
Capacidade de produção de vários-materiais
A PORO fabrica válvulas em aço carbono, aço inoxidável, aço inoxidável duplex, aço liga e aço carbono de baixa temperatura para diferentes condições de serviço.
Fabricação e Controle de Qualidade
A produção de válvulas inclui verificação de material, usinagem de precisão, montagem, teste de pressão e inspeção final. Os registros de inspeção podem ser fornecidos de acordo com os requisitos do projeto.
Conformidade com Padrões Internacionais
A PORO oferece suporte à fabricação de válvulas de acordo com as especificações do cliente e padrões internacionais aplicáveis, incluindo requisitos ANSI, DIN, BS, JIS e GB.
Por que escolher a válvula gaveta de disco sólido PORO
Soluções de válvulas-baseadas em projetos
A PORO fornece recomendações de válvulas com base nas condições operacionais, requisitos da tubulação e condições de aplicação.
Suporte de comunicação técnica
A PORO trabalha com os clientes para revisar as especificações do projeto e fornecer configurações de válvula adequadas.
Experiência em aplicações industriais
A PORO atende aos requisitos de válvulas para aplicações de petróleo e gás, petroquímica, energia e processos industriais.
Suporte à documentação do projeto
A PORO pode fornecer documentos técnicos e registros de inspeção de acordo com os requisitos do projeto.
Perguntas frequentes
P: Qual é a diferença entre uma válvula gaveta de disco sólido e uma válvula gaveta de laje?
R: Uma válvula gaveta de disco sólido usa um disco em forma de-cunha que veda contra sedes inclinadas, enquanto uma válvula gaveta de laje usa um design de gaveta plana com superfícies de vedação paralelas. As válvulas gaveta de disco sólido são comumente selecionadas para aplicações gerais de isolamento industrial, enquanto as válvulas gaveta de placa são frequentemente usadas em serviços de tubulações específicos que exigem diferentes características de vedação.
P: Uma válvula gaveta de disco sólido pode ser usada para aplicações de estrangulamento?
R: Não. As válvulas gaveta de disco sólido são projetadas para serviço de isolamento liga/desliga em vez de regulação de fluxo contínuo. Operar a válvula em uma posição parcialmente aberta pode causar desgaste excessivo nas superfícies de vedação do disco e da sede.
P: Que fatores devem ser considerados ao selecionar uma válvula gaveta de disco sólido?
R: Os principais fatores de seleção incluem tamanho da válvula, classe de pressão, temperatura operacional, meio de serviço, compatibilidade do material do corpo e dos internos, tipo de conexão final e requisitos de instalação. Para meios corrosivos ou de alta-temperatura, a seleção do material é especialmente importante.
P: Quais informações são necessárias para uma cotação de válvula gaveta de disco sólido?
R: Os clientes devem fornecer o tamanho da válvula, classificação de pressão, tipo de meio, temperatura operacional, padrão de conexão, requisitos de material, método de operação e especificações do projeto. Esses detalhes ajudam a determinar a configuração e o preço adequados da válvula.
P: Qual é a diferença entre uma válvula gaveta de disco sólido e uma válvula esférica?
R: As válvulas gaveta de disco sólido são normalmente usadas para isolamento de tubulações onde é necessária uma passagem de fluxo de abertura total e baixa perda de pressão. As válvulas de esfera proporcionam operação mais rápida de um quarto{1}}de volta e geralmente são preferidas para aplicações que exigem abertura e fechamento frequentes.
P: Qual é a diferença entre uma válvula gaveta de disco sólido e uma válvula globo?
R: As válvulas gaveta de disco sólido são usadas principalmente para isolamento devido ao seu caminho de fluxo reto e baixa resistência ao fluxo quando totalmente abertas. As válvulas globo são geralmente selecionadas para aplicações que exigem ajuste de fluxo ou controle de estrangulamento.
P: Que tipo de mídia pode ser manuseada pelas válvulas gaveta de disco sólido?
R: As válvulas de gaveta de disco sólido podem ser aplicadas a vários meios industriais, incluindo óleo, gás, água, vapor e fluidos químicos. A seleção do material deve ser baseada nas características do meio, temperatura, pressão e requisitos de corrosão.
P: As válvulas gaveta de disco sólido são adequadas para aplicações de alta-pressão?
R: Sim. As válvulas gaveta de disco sólido podem ser usadas em sistemas de alta-pressão quando a classe de pressão, os materiais, o projeto de vedação e os requisitos de fabricação corretos são selecionados de acordo com as condições operacionais.
P: Quais documentos estão disponíveis para pedidos de válvula gaveta de disco sólido?
R: A documentação pode ser fornecida de acordo com os requisitos do projeto, incluindo certificados de materiais, relatórios de inspeção, registros de inspeção dimensional e relatórios de teste de pressão.
P: Como faço para selecionar um fabricante confiável de válvula gaveta de disco sólido?
R: Os compradores devem avaliar a experiência de produção de válvulas do fabricante, capacidade de material, procedimentos de inspeção, suporte técnico e capacidade de atender às especificações do projeto. A revisão de aplicações industriais anteriores e documentação de qualidade também pode ajudar a verificar a confiabilidade do fornecedor.
